Zusammenbau der Snap Plier für KAM Snaps (Update 20.03.2010)

Das Anbringen und Entfernen von KAM Snaps finden Sie hier und hier.

Und hier die Anleitung für den Zusammenbau / Umbau einer Snap Plier.


1. Der Lieferumfang der Snap Plier umfasst (zumindest bei uns):

• 1 x Zange mit vormontiertem Aufsatz T-8 passend für die Snaps Size 24
• 1 x Ahle (um Löcher in den Stoff vorzubohren)
• 2 weitere Aufsätze für die Snapgrößen 16 und 20
• 1 Schraubenzieher

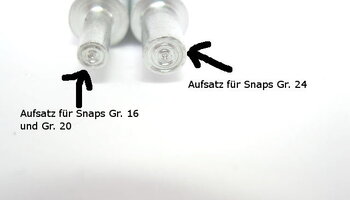

• 1 zusätzlicher Metallbolzen (notwendig für Snaps Size 16/20)
• 1 zusätzlicher Gummiaufsatz

Die am meisten verwendete Größe der Snaps ist die Größe 20, daher sollten Sie die Zange auch sofort umbauen, damit Sie loslegen können.


Auswechseln der Aufsätze:

Wechseln Sie den unteren Aufsatz aus, um die Snaps Größe 16 oder 20 anbringen zu können.
An der Seite gibt es eine kleine Schraube, diese drehen Sie mit Hilfe des beiliegenden
Schraubenziehers raus und wechseln den Aufsatz aus. Schraube wieder schließen.


Anschließend müssen Sie auch noch den Metallbolzen sowie den Gummidruckstopfen austauschen.

Dafür müssen Sie an der Zange am oberen Griff die kleine Schraube rausdrehen.


Und unten den Gummistöpsel plus Unterlegscheibe nach unten abziehen.


Jetzt die Feder abziehen und den Metallbolzen nach oben entfernen.



Nun den mitgelieferten Metallbolzen einsetzen und auf diesen von unten, die Unterlegscheibe
plus den zweiten Gummistöpsel wieder aufschieben.


Die Feder wieder auf den Metallbolzen schieben, dann den Zangengriff und den Metallbolzen
so ineinanderschieben, dass das Schraubloch genau zu sehen ist.


Die Schraube wieder befestigen und erst einmal ein paar Probeknöpfe pressen.
